    防爆紧凑型压力开关

    防爆紧凑型压力开关

    压力开关 359

    性能参数

    • 外壳类型：
      密封防腐蚀铝外壳

    包含防爆全密封开关元件（见机构批准）

    • 防护等级：NEMA 4X,IP65
    • 主膜片：聚四氟乙烯涂层
      聚酰亚胺柔性垫圈
    • O型圈：丁晴橡胶或 氟橡胶
    • 压力口：1/4″ NPT(F)
    • 外部温度范围：-40至167℉（-40至75℃）
    • 过程温度范围：32至400℉（0至204℃）
    • 电气接口：1/2″ NPT(M) 600mm18AWG颜色编码引线
    • 电气等级：250VAC,5A,30VDC,5A* 125VDC,5A*
    • 运输重量：约1磅(0.5公斤)
    • 设计和规范可能有所变更，不另行通知。
    快速选型产品尺寸

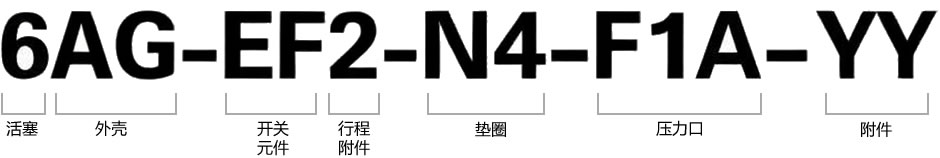

    快速选型指南-压力型

    模块编号 触点形式 范围 死区 最大压力 耐压
    MPa bar KPa bar MPa bar MPa Bar
    6AG-EF2-N4-F1A SPDT 0.05 - 0.2 0.5 - 2 11 0.11 10 100 17 170
    6AG-EF3-N4-F1A SPDT 0.08 - 0.7 0.8 - 7 19 0.19
    6AG-EF5-N4-F1A SPDT 0.14 - 1.2 1.4 - 12 29 0.29
    6AG-EF45-N4-F1A SPDT 0.17 - 1.9 1.7 - 19 39 0.39
    5AG-EF3-N4-F1A SPDT 0.17 - 1.6 1.7 - 16 46 0.46
    5AG-EF5-N4-F1A SPDT 0.24 - 2.6 2.4 - 26 64 0.64
    5AG-EF45-N4-F1A SPDT 0.31 - 3.8 3.1 - 38 80 0.80
    9AG-EF4-N4-F1A SPDT 0.7 - 3.5 7 - 35 110 1.1 17 170 41 410
    9AG-EF5-N4-F1A SPDT 1.4 - 7.0 14 - 70 190 1.9
    9AG-EF45-N4-F1A SPDT 1.4 - 12.0 14 - 120 310 3.1
    1AG-EF45-N4-F1A SPDT 3.5 - 27.5 35 - 275 2030 20.3 34 340 41 410
    56AG-EF216-M4-C1A SPDT 0.1 - 0 - 0.07 1.0 - 0 - 0.7 8.5 0.085 10 100 17 170
    56AG-EF316-M4-C1A SPDT 0.1 - 0 - 0.54 1.0 - 0 - 5.4 11.9 0.119
    *DC电气等级仅适用于阻性负载。DC等级未经过机构批准或注册,但通过测试或试验确认。
    **如需6英尺引线,将模块编号改为9013 - 10_。特殊产品配置请咨询原厂：金触点快速开关用于干燥电路；1/2" NPT(F)或1/4" BSP(F)过程接口，可选压力口、膜片或O型圈材料等。    		 全密封开关元件罩经UL注册、CSA认证和SAA批准，
    成为防爆快速开关，如下表所示：
    机 构 危险场合条件
    UL 注 册 I类,A,B,C&D组
    II类,E,F&G组1&2分区
    CSA 认证
    SAA 批准 ExsIIC T6 IP 65,1类,
    1区 DIP T6 IP65



    附件选项

    描述 标志符(添加在F1A后面)
    标签印有客户指定信息。 PP
    316SS铭牌,连接至单元,印有客户指定标签信息 RR
    316SS铭牌永久固定在外壳,印有客户指定标签信息 TT

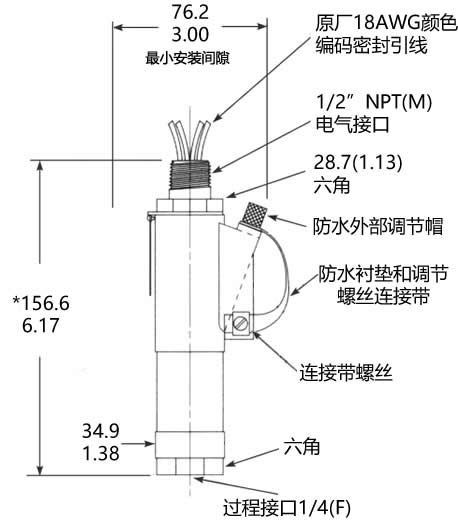

    产品尺寸
