两级跑偏开关YHPK-I/BD
拉绳开关
68
概述：
用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本机广泛应用于矿山、电力及化工等行业的运输系统中。
工作原理：
当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾斜，若立辊倾斜大于一级动作角度时，立即发出一组开关信号，如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机，胶带机恢复正常运行后，立辊自动复位。
结构特点：
- 本机采用铝合金精密压铸壳体，强度高，重量轻；
- 外壳防护等级达IP67，可以恶劣环境中长期工作；
- 机内采用进口行程开关，触点容量大，动作灵敏，可靠.

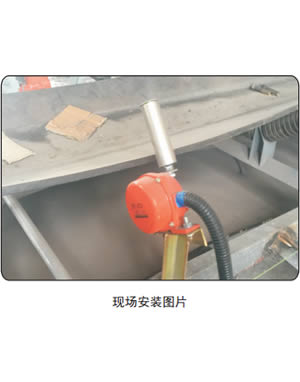

使用与安装：
- 将跑偏开关固定在支架上，然后焊接在胶带机架上；
- 立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为 L=50 100mm；
- 胶带位于立辊下端1/3处；
- 每50M胶带可安装跑偏开关一对。
接线方式：
- 本机出厂时已配长度为1.0米电缆线，接线方式参照开关外部标签牌所标线色，区分硬接点信号,及地址编码器输入信号。
|
型号 / 参数
|
动作角度 | 极限角度 | 触点数量 | 触点容量 | 防护等级 | 复位方式 | 可靠性 | 重量 (KG) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 一级 | 二级 | 常开 | 常闭 | |||||||
| YHPK-I/BD | 12° | 30° | 70° | 2 | 2 | AC380V 5A |
IP67 | 自动 | >10⁶ | 3.5 |
| 10° | 45° | |||||||||
| 25° | 35° | |||||||||
电气接线图：

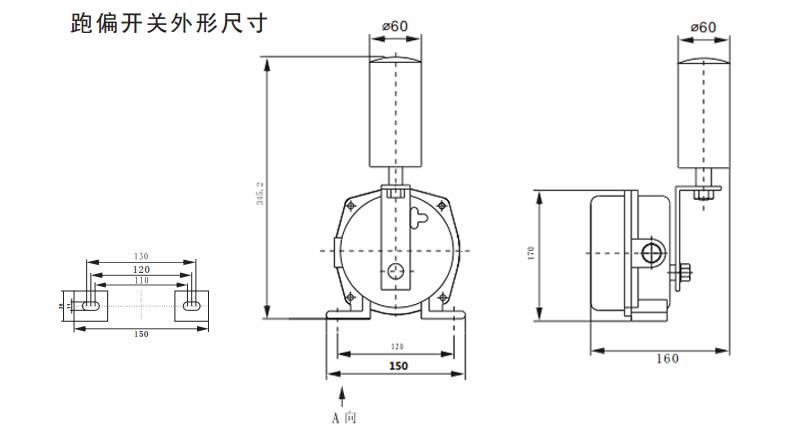

安装尺寸和示意图
