提升机专用跑偏开关
拉绳开关
64
概述：
用于提升机，刮板机，拉链机等传动机械跑偏的检测，防止由于跑偏而造成物料溢出等故障。本机广泛应用于矿山、电力及化工等行业的运输系统中。
工作原理：
当运行中的提升机，刮板机，拉链机等传动机械发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾斜，若立辊倾斜大于设置的动作角度时，立即发出一组开关信号，开关信号可分别用于告警或停机，胶带机恢复正常运行后，立辊自动复位。
结构特点：
- 本机采用铝合金精密压铸壳体，强度高，重量轻；
- 外壳防护等级达IP65，可以恶劣环境中长期工作；
- 机内采用进口行程开关，触点容量大，动作灵敏，可靠；
- 滚轮及滚轴均为不锈钢材质。
使用与安装：

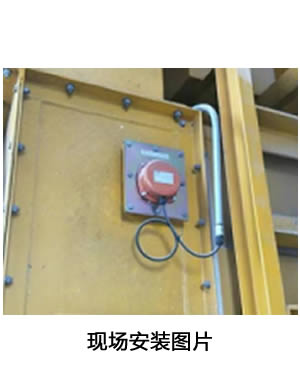

- 防偏开关可固定在提升机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3－2米的地方。
- 当皮带跑偏时，迫使动作杆偏离，如果继续偏离，触动别一组开关，提升机就会保护性停机。
技术参数：
- 开关触点容量：AC 380V 5A
- 外壳：铸铝防水、防腐
- 防护等级：IP65
- 动作角度：一级10°二级 20°报警信号.
- 作用力(kg)：3
接线方式：
- 本机出厂时已配长度为1.0米电缆线，接线方式参照开关外部标签牌所标线色。
电气接线图：

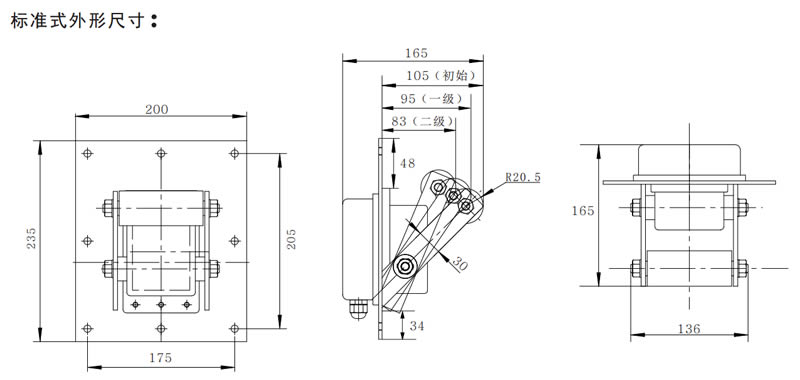

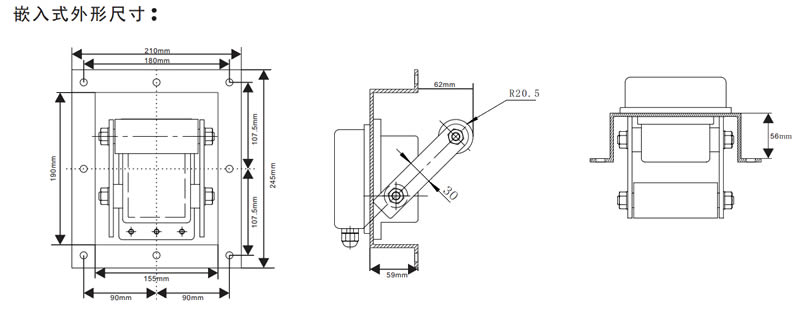

安装尺寸和示意图
