    通用型压力开关

    通用型压力开关

    压力开关 454

    开关概述

    压力开关是一种可靠的现场安装仪器。压力开关的压力感知元件是一种力平衡，活塞促动的组件。感知元件通过一个柔性垫圈和一个静态O型圈密封。有多种湿式零件材料可供选择，适用于不同的介质。对有些特定的应用，一个金属垫圈焊接在压力口上，可以省去O型圈。

    特性与优点

    完整的产品线

    • 标准模块和客户化定制模块覆盖了从1MPa至27.5MPa的压力范围。

    坚固的结构

    • 坚固性强，能承受高变化率，寿命长，抗震性好。高满量程压力和防爆压力，在有害环境下耐腐蚀性强。

    仪器质量

    • 设置点精度高，可重复性高，死区窄，温度效应可

    选型说明书 安装说明书

    快速选型外壳型号开关元件其他附件安装尺寸安装尺寸安装尺寸



    快速选型指南-压力型



    配有标准湿式零件的基本型模压压力开关适用于空气、油、水等非腐蚀性过程。腐蚀性应用和客户特殊需求的开关需要选择可选组件，如开关元件、垫圈系统、压力口和附件。模块编号中的每一位，除附件以外，都要有标志符。

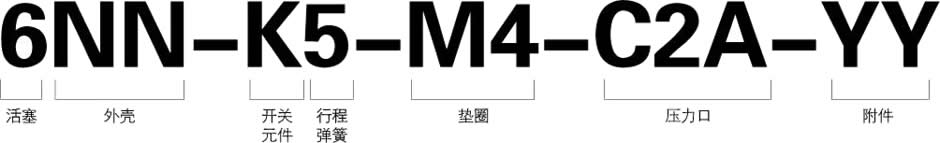

    模块编号
    非危险场合
    NEMA 4X&IP65    		 可调范围
    (升压)MPa    		 死区 模块编号 危险场合
    Ⅱ类，A,B,C,D组
    1区，E,F,G组分区
    K型开关
    MPa[KPa]    		 EF型开关
    MPa[KPa]
    44V1-K2-N4-B1A 14-55 [1.5] [4.5] 44V2-EF2-N4-B1A
    44V1-K4-N4-B1A [14-170] [2.0] [6.0] 44V2-EF4-N4-B1A
    44V1-K5-N4-B1A 20-350 [3.0] [9.0] 44V2-EF5-N4-B1A
    44V1-K4S-N4-B1A 0.02-0.5 [3.5] [10.5] 44V2-EF5S-N4-B1A
    66V1-K2-N4-B1A 0.05-0.2 [3.5] [10.5] 66V2-EF2-N4-B1A
    66V1-K3-N4-B1A 0.08-0.2 [6.0] [18.0] 66V2-EF3-N4-B1A
    66V1-K5-N4-B1A 0.14-1.7 [9.5] [28.5] 66V2-EF5-N4-B1A
    66V1-K4S-N4-B1A 0.17-1.9 0.015 0.045 66V2-EF4S-N4-B1A
    55V1-K3-N4-B1A 0.17-1.16 0.015 0.045 55V2-EF3-N4-B1A
    55V1-K5-N4-B1A 0.24-2.6 0.02 0.06 55V2-EF5-N4-B1A
    55V1-K4-N4-B1A 0.31-3.8 0.025 0.075 55V2-EF4-N4-B1A
    99V1-K45-N4-B1A 0.7-3.5 0.04 0.12 99V2-EF4-N4-B1A
    99V1-K4-N4-B1A 1.4-7.0 0.06 0.18 99V2-EF45-N4-B1A
    99V1-K5-N4-B1A 1.4-12.0 0.1 0.3 99V2-EF5-N4-B1A
    11V1-K45-N4-C1A 3.5-27.5 0.7 2.1 11V2-EF45-N4-C1A

    标准结构

    • ①外壳：NN-铝；L-铸铁；
    • ②开关元件：SPDT；N-10A@250 VAC；K-15 A@250 VAC；
    • ③垫圈&O型圈：N4-基本型（湿式）垫圈，聚酰亚胺；O型圈（湿式）丁晴橡胶；
    • ④压力口：1/4" NPT(F)；B1A-铝；F1A-碳钢。



    常用-NEMA 1
    电气接口:
    3/4"NPT(F)-右侧
    外壳材料:铝
    开关元件1,2,3,4组适用    		 电气接口:
    3/4"NPT(F)左侧，右侧
    外壳材料:铝
    开关元件1,2,3,4组适用    		 电气接口:裸露接触
    外壳材料:铝
    开关元件1,3组适用

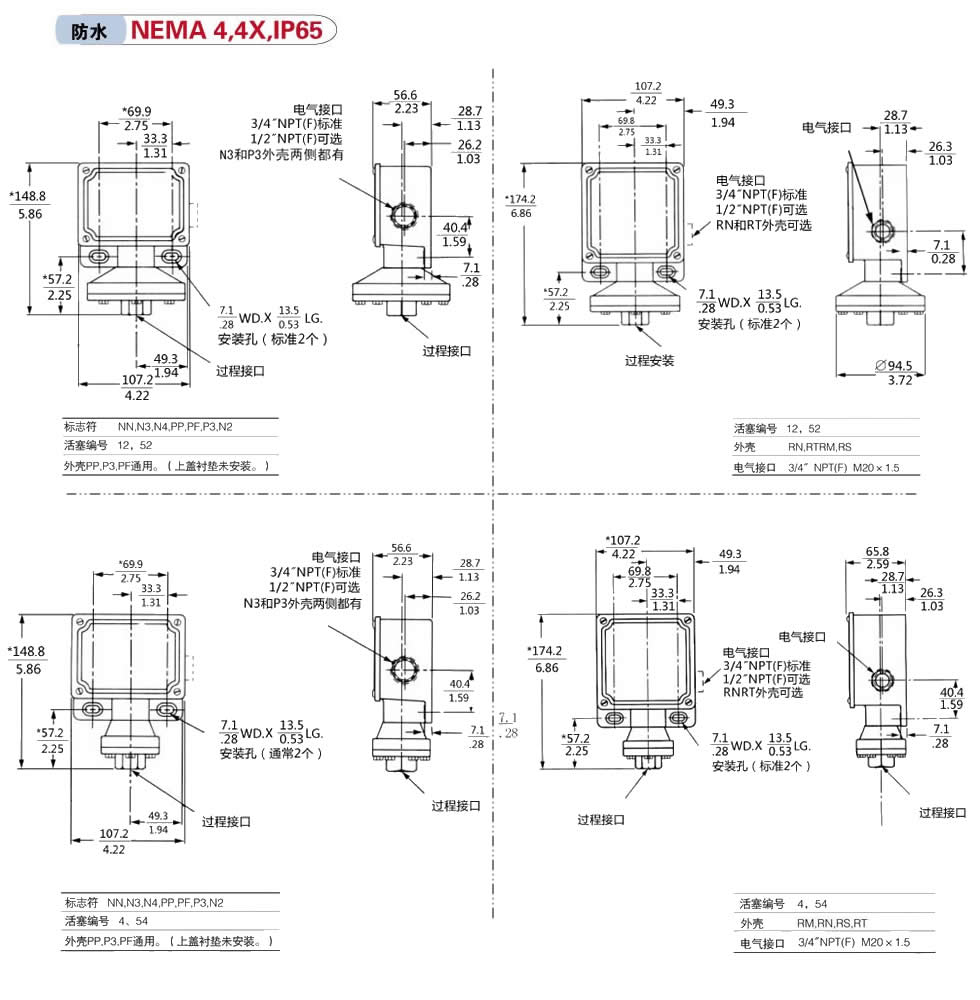

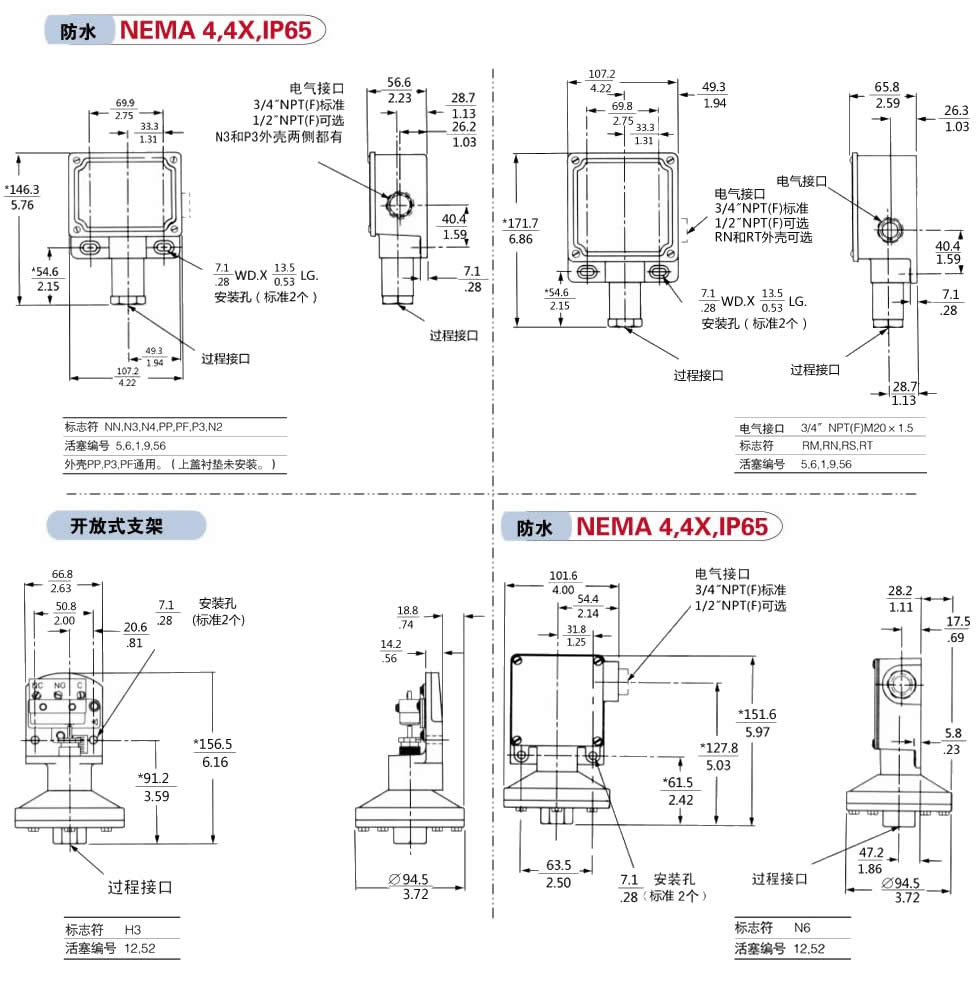

    防水型-NEMA 4,4X,IP65
    电气接口:
    3/4"NPT(F)-右侧
    外壳材料:铝
    开关元件1,2,3,4组适用    		 电气接口:
    1/2"NPT(F)-右侧
    外壳材料:铝
    开关元件1,2,3,4组适用    		 电气接口:
    3/4"NPT(F)-左,右侧
    外壳材料:铝
    开关元件1,2,3,4组适用
    电气接口:
    3/4"NPT(F)-右侧
    外壳材料:铝
    上盖加氟橡胶密封圈
    开关元件1,2,3,4组适用    		 电气接口:
    3/4"NPT(F)-右侧
    外壳材料:碳钢
    开关元件1,3组适用    		 电气接口:
    RT:3/4"NPT(F)-右侧
    RS:M20×1.5-右侧
    外壳材料:316不锈钢
    开关元件1,2,3,4,5组适用
    电气接口-RN:3/4"NPT(F)-右侧
    电气接口-RM:M20×1.5-右侧
    外壳材料:铝
    开关元件1,2,3,4,5组适用    		 电气接口:3/4"NPT(F)-右侧
    只能手动复位6位
    紧凑型终端模块
    外壳材料:铝
    开关元件6组适用

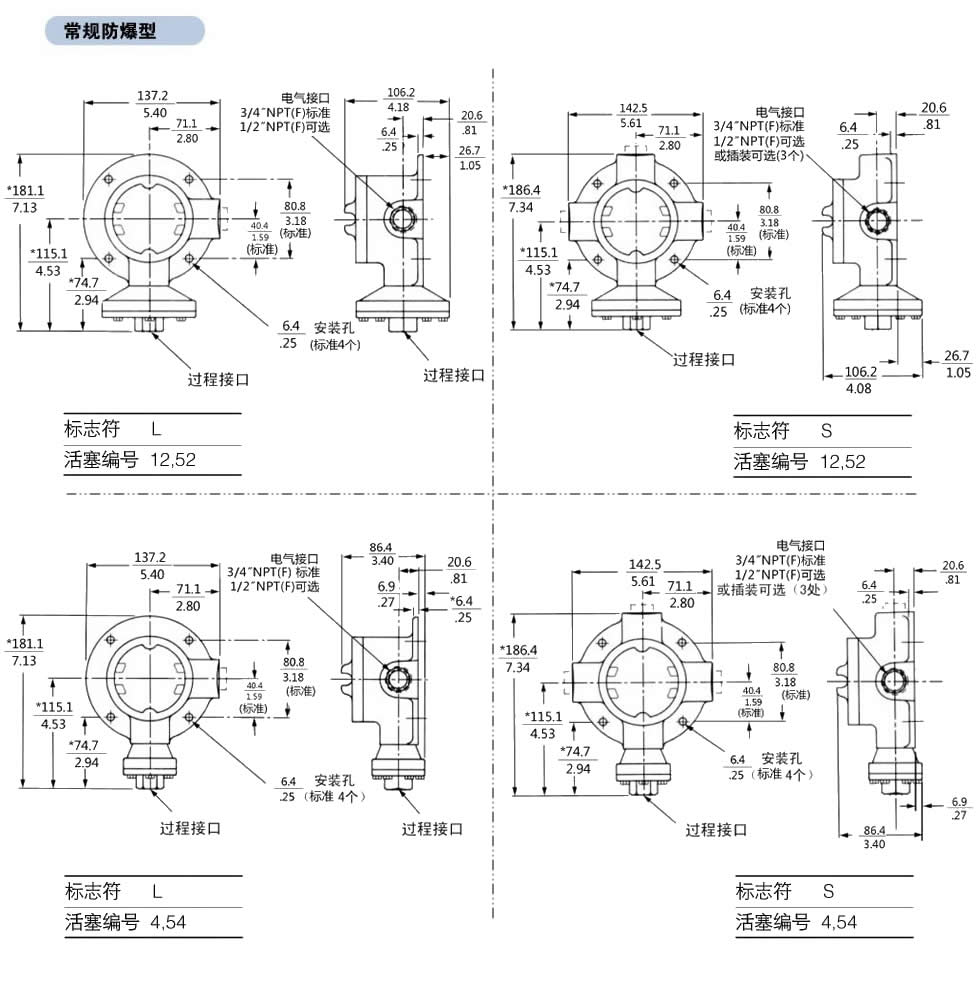

    危险场合－常规防爆型
    I类,C&D组；
    II类,E,F&G组；
    电气接口:
    3/4"NPT(F)-右侧
    外壳材料:铸铁
    需防水型号后缀加CG
    开关元件1,3组适用    		 I类,C&D组；
    II类,E,F&G组；
    电气接口:
    3/4"NPT(F)左,右,顶部
    外壳材料:铸铁
    需防水型号后缀加CG
    开关元件1,3,6组适用    		 独立的电气和设置点调节盒
    防爆等级dⅡ-CT4
    开关元件1,2,3,4,5组适用
    *B3 电气接口:
    3/4"NPT(F)左侧，右侧
    外壳材料:铝
    I类,C&D组；
    II类,E,F&G组；
    电气接口:3/4"NPT(F)右侧
    外壳材料:无铜铝  防水
    开关元件1,2,3,4组适用    		 I类,C&D组；
    II类,E,F&G组；
    电气接口:3/4" NPT(F)左,右,顶部
    外壳材料:无铜铝  防水
    开关元件1,2,3,4,6组适用    		 *B4 电气接口:
    M20×1.5-左侧，右侧
    外壳材料:铝
    *B5  电气接口:
    M20×1.5-左侧，右侧
    外壳材料:铸铁
    I类,C&D组；II类,E,F&G组；
    电气接口:3/4"NPT(F)左,右,顶部
    材料:铸铁(壳体),铝(上盖)
    需防水型号后缀加CG
    开关元件1,3组适用    		 独立的电气和设
    置点调节盒.
    防爆等级dⅡ-BT4.
    电气出口:PF3/4"(F)右侧
    外壳材料:铝
    *B6



    		 电气接口:
    3/4"NPT(F)左侧，右侧
    外壳材料:铸铁
    不建议直接安装在未处理过的可能发生震动的地方，外壳应牢固地安装在一个平面（舱壁或面板机架）或管道支柱
    开关元件组/外壳兼容性
    组一 组二 组三 组四 组五 组六
    A,AA,B,BB,*BD,*C,*CA,E,
    EE,G,J,JJ,K,KA,L,N,S,W,Y    		 GG,KK,LL,YY T H AF,AG,EF
    EG,JF,JG    		 D,M
    *BD只适用于RN,RT外壳。 *C微型开关不适用于L,S和TA型外壳。 *CA微型开关只适用于PP,NN,N3和N4型外壳



    开关元件 电气接
    触类型    		 电气连
    接类型    		 交流等级 直流等级 死区系数 标志符
    V A V A V A SPDT DPDT SPDT DPDT
    常规直流 250 15 125 0.4* 30 5* 1.0 6.0 K KK
    低功耗
    金触点    		 125 1 - - 28 1* 1.0 - KA N/A
    125 1 - - 30 1 1.5 5.0 J JJ
    宽死区直流 250 15 125 0.5 - - 3.0 6.0 G GG
    直流或交流 250 11 125 0.5* 30 5.0 3.0 6.0 A AA
    宽死区交流 250 15 125 0.5 30 10* 3.5 6.5 L LL
    窄死区交流 250 5 125 0.5* 30 5* 1.5 4.0 E EE
    超宽死区交流 250 15 125 0.5 - - 5.0 -- C N/A
    超高电容
    交流磁吹    		 125 10 125 ≥1.5
    ≤10    		 - - 5.0 - S N/A
    高外部温度
    等级205℃    		 250 5 125 0.3 - - 3.0 6.0 B BB
    250 5 125 0.5* - - 1.5 3.5 Y YY
    250 5 125 0.3* - - 1.0 - W N/A
    低压应用仅限12-66 250 10 - - - - 1.0 - N N/A
    宽可调节死区 250 15 125 0.4* - - 2.5-6.5 - T N/A
    窄可调节死区 250 15 - - - - 1-3 - H N/A
    手动复位－降压
    （升压自动促动）    		 250 15 125 0.5 - - 1.5 - D N/A
    手动复位－升压
    （降压自动促动）    		 M N/A
    全密封开关元件 250 11 125 0.5 30 5 4.0 8.5 AF AG
    250 5 125 0.5* 30 5* 3.0 5.5 EF EG
    全密封金接触 125 1 - - 30 1 3.0 5.5 JF JG
    仅限FM批准的应用 250 22 125 0.5 - - 4.0 - CA N/A
    防爆型EExdⅡ-CT6 250 7 250 0.25 30 7 2.5 - BD N/A
    请参考兼容性表格，以确保开关元件与外壳兼容。



    附件/选项&描述 标志符
    湿式零件被净化，用于工业氧气应用 BB
    CENELEC认证压力/真空开关。适用于B3,B4,B5,B6型外壳 CL
    CSA认证压力/真空开关。适用于PP,NN,RB,RN,RT,B3和B6型外壳 CS
    Neoprene（氯丁(二烯)橡胶）上盖垫圈使得S和TA型防爆外壳实现防水 CG
    密封垫胶接在防水外壳上 GC
    密封的电线束适配器。为外壳内部、开关元件和压力感知组件的干燥端提供保护（从外壳伸出大约2"）。
    CSA认证I类，A,B,C,D组；II类，E,F,G组；III类。    		 GG
    万用终端盒，1/2"NPT(F)。316SS,防爆型。经CENELEC批准。 HB
    万用终端盒，1/2"NPT(F)。316SS,防爆型。经FM批准，CSA认可。 HT
    通气孔 Course hinds ECD-15用于高危场合I类，C&D组；II类，E,F,G组；只适用于S或SC外壳。 KK
    烧结金属塞，用于防水外壳
    接线端子.6级端子,为B和R系列外壳标准配置,对LC和SC型外壳选配。 LL
    真空保护盘。当真空度大于50KPa.时，在压力开关中保护垫圈。材料与压力口材料一致，或超过压力口材料。 MM
    符合NACE认证MR0175 NC
    碳钢本体，带有不锈钢调节螺母 PB
    不锈钢活塞和圆柱盘，用于更高的满量程压力和防爆压力。请咨询原厂. PC
    管道安装支架(用于1-1/2或2"管道)。经CSA认证的压力开关需要单独预定。 PK
    标签，纤维材料。用塑料线连接至外壳。印有客户指定信息。 PP
    标签，不锈钢材料。用不锈钢丝连接至外壳。印有客户指定信息。 RR
    不锈钢本体和调节螺母，用于腐蚀环境。 SB
    防爆和防水电气连接盒。根据需求配备3/4"NPT(F)顶部或右侧电气接口。经CE注册和CSA认证I类，A,B,C&D组；II类，E,F&G组；1和2分区。(L,LC,S,SC和TA外壳。)对于防水应用包含上盖O型圈。 TB
    大尺寸不锈钢铭牌或独立的不锈钢标签。永久依附于壳体。印有客户指定信息。 TT
    无菌涂料。可覆盖外部和内部，工作零件除外。 VV
    CE注册差压开关。适用于B3,B6外壳。 WV
    环氧涂层。仅适合外用。聚酰亚胺环氧，配有316SS颜料。 YY
    链式上盖装有外部螺纹，符合JIC标准 ZZ
    “X” 前缀的模块编号用于特殊需求。每个 “X” 必须在预定中用文字清晰描述。当需要多于 “X” 时，在 “X” 后面跟一个数字。
    例如，“X3” 表示3个独立但未经识别的需求。    		 X
    注意：只适用于表示信息；一个斜线和3位数字（/000）出现在附件编号后面用于工厂的管理过程。它不是模块号的一部分，只用于工厂管理。
